[알고리즘-C++] 외판원 순회 문제(Dynamic Programming)

문제 목표

n개의 도시로 판매 출장을 계획하고 있는 외판원이 각 도시를 한 번씩 방문하고, 다시 출발한 도시로 돌아오는 가장 짧은 여행길을 찾는 것.
--> 최단 경로 문제
--> 출발한 도시로 다시 돌아오는 부분에서 해밀턴 회로와 동일한 개념.

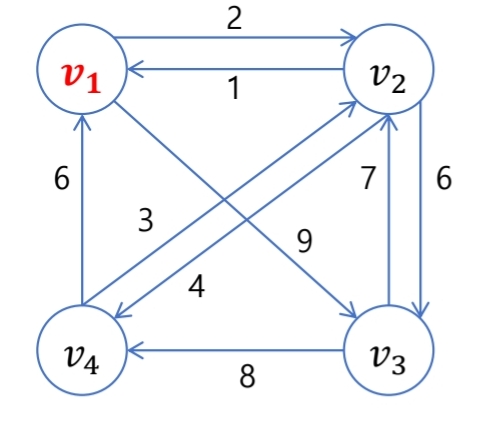

이 문제는 weighted, directed graph이다.

각 도시에서 도시로 가는 비용이 있고, 방향이 정해져 있다.(여기서 비용은 음이 아닌 정수로 가정한다)

만약 v1을 출발점으로 잡는다면 가능한 경로와 그에 비용은 아래와 같다.

1. [v1->v2->v3->v4->v1] = 22
2. [v1->v3->v2->v4->v1] = 26
3. [v1->v3->v4->v2->v1] = 21

v1에서 출발할때의 최적의 경로는 [v1->v3->v4->v2->v1]이고 그 비용은 21이다.



용어 정리

1. V=모든 도시의 집합
2. A=V의 부분 집합
3. W=그래프의 인접행렬식. (경로가 없다면 ∞를 표현함, 자기 자신은 0)
4. D [v][A] = A에 속한 도시를 각각 한번 씩만 거쳐서 v에서 출발점으로 가는 최단 경로의 길이
   1.  A={v3}이고, D[2][A]의 값을 구한다면
      1. v2->v3->v1로 가는 경로가 D [2][A]가 될 것이다. 2->3->1로 가는 경로는 없기 때문에 D [2][A]는 ∞이다.
   2. A={v3, v4}이고, D [2][A]를 구한다면
      1. v2->v3->v4->v1 VS v2->v4->v3->v1중에서 최단 경로가 D [2][A]가 될 것이다.
         1. [v2->v3->v4->v1]=20  , [v2->v4->v3->v1]=∞이다.
      2. 따라서 D[2][A]는 더 작은 값인 20을 채택하게 된다.
      3. 20+ 출발점에서->v2로 가는 비용이 최솟값이면 이 경로가 최소값이 된다.
   3. 식을 세워보면 D [vi][A]=(W [i][j]+D [j][A-{vj}])중에서 최솟값이 될 것이다.
      1. 여기서 j는 A에 속하는 도시여야 한다.
   4. 그리고 A가 공집합이라면 D [vi][A]=W [i][1](vi에서 출발점까지 가는 경로)
   5. 최종적으로는 D [1][A]를 구하면 된다.(여기서 A는 V에서 v1을 빼고 모두를 포함하는 집합이 여야 한다.)

A집합을 어떻게 구현해야 할지에 대해 많은 고민을 했다.

1. 도시 개수만큼 vector를 만들고 지워준다?
2. map의 도시를 넣고 방문하면 지워준다?
3. 강의 자료를 참고하겠다. 엄청 편리하고 획기적인 방법인 것 같다.

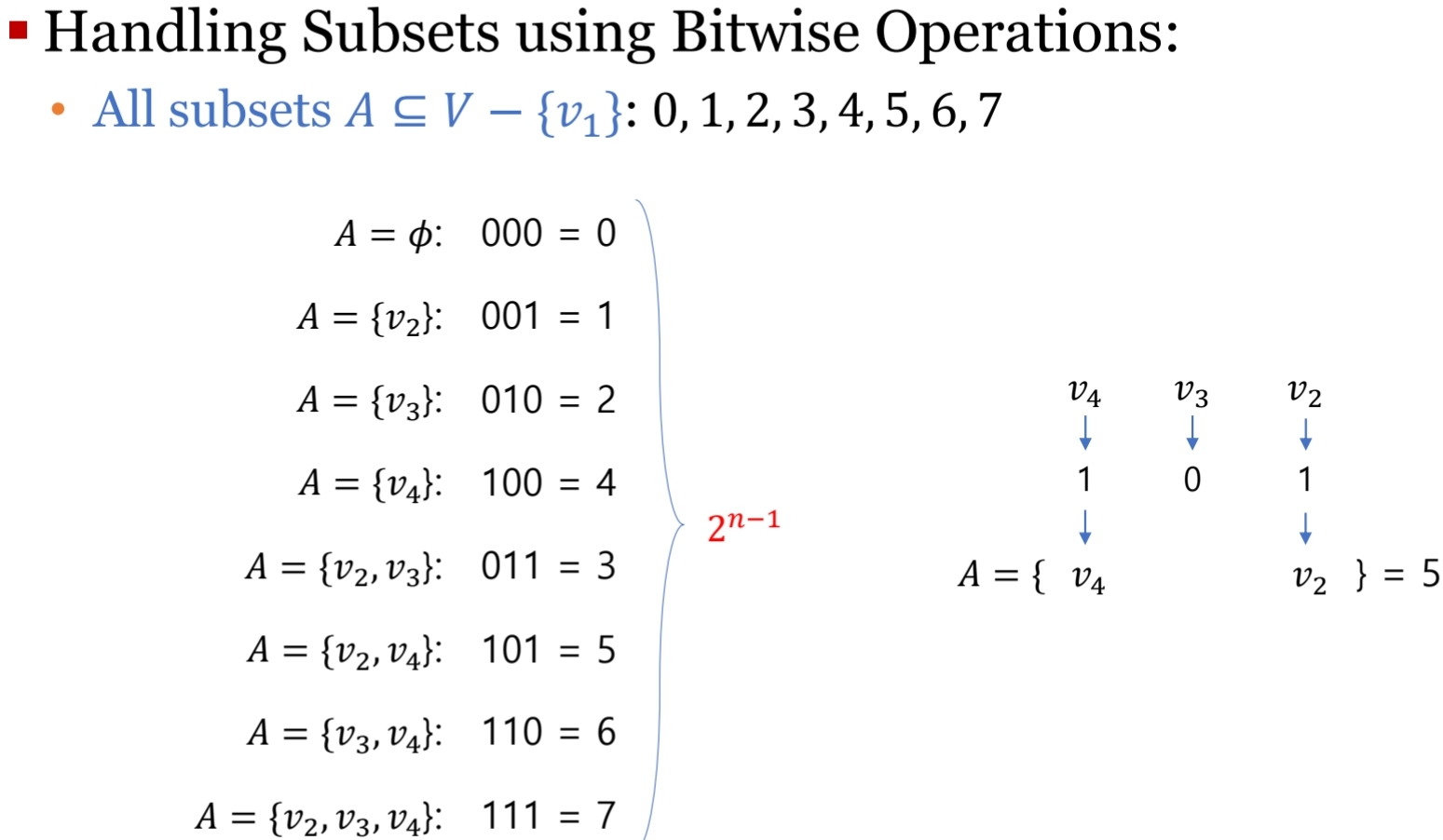

• 비트 연산자를 이용하는 방법이다.
• 만약 A 집합이 {v2, v4}를 가지고 있다면 v2에 해당하는 001과 v4에 해당하는 100을 or연산해주면 된다.
• 이렇게 하면 편리한 점이 차집합을 계산할 때와 A에 해당 도시가 있는지 검사할 때 편리하다는 것이 장점이다.

구현

1. 배열 설명

D.resize(n + 1, vector<int>(pow(2, n - 1), 999)); // 0~4까지
W.resize(n + 1, vector<int>(n + 1, INF));         // 0~4까지
P.resize(n + 1, vector<int>(pow(2, n - 1), -1));  // 0~4까지 //0~7까지

1. D [v][A] = A에 속한 도시를 각각 한번 씩만 거쳐서 v에서 출발점으로 가는 최단 경로의 길이
2. W=그래프의 인접 행렬식. (경로가 없다면 ∞를 표현함, 자기 자신은 0)
3. P [i][j]는 i에서 j까지 갈 때 i 바로 뒤에 오는 도시를 의미함. 경로 : i -> P[i][j]

2.W배열 설정

for (int i = 0; i < m; i++)
{
    int s, f, l;
    cin >> s >> f >> l;
    W[s][f] = l;
}
for (int i = 1; i <= n; i++)
{
    W[i][i] = 0;
}

• 입력받은 출발, 도착, 가중치를 입력해주고 인접 행렬이기 때문에 자기 자신으로 가는 지점은 0으로 초기화해줌.

3. D배열 초기 설정

 for (i = 2; i <= n; i++)
{
    D[i][0] = W[i][1]; //바로 가는 경로
}

• D배열은 i에서 출발해서 j를 거쳐서 출발점으로 가는 경로지만 만약 j가 0이라면 i에서 출발점으로 바로 가는 경로를 넣어주면 된다.

4. 주요 함수 설명

• Count : A집합에서 도시가 몇 개 포함되어있는지 카운트하는 함수.
• 도시의 개수가 곧 A에서 1의 개수이다.

int Count(int A) //A집합에 도시가 몇개 있는지 카운트함. A집합에서 1의 개수가 도시의 개수를 뜻함.
{
    int cnt = 0;
    for (; A != 0; A >>= 1) // A>>1은 A를 한칸씩 오른쪽으로 옮겨줌.
    {
        if (A & 1)
            cnt++;
    }
    return cnt;
}

• IsIn : 지금 현재 내가 찍은 도시가 A집합에 있는지 확인하는 함수
  • 만약 i가 A집합에 있다면 true를 return, i가 A집합에 없다면 false를 return
  • 왜 1을 i-2만큼 왼쪽으로 이동시키는지에 대해서 설명하겠다.
  • A집합 설계과정에서 v2를 001, v3를 010, v4를 100으로 잡았다. 여기서 i와 v2가 일치할려면 어떻게 해야할까?
    • 1은 001이다. v2와 1을 대응할려면 1은 그대로여야한다. 따라서 1을 0칸, v3와 대응할려면 1을 왼쪽으로 1칸, v4와 대응할려면 1을 왼쪽으로 2칸 따라서 1을 i-2만큼 왼쪽으로 이동시켜줘야한다.

bool isIn(int i, int A)
//A집합에 i가 있는지 체크를 함. 있다면 true, 없다면 false를 리턴. v2부터 시작하므로 i-2자리만큼 왼쪽으로 이동시켜줘야함.
//예를 들어 2는 001, 3은 010, 4는 100 --> 001을 2는 0칸 3은 1칸 4는 2칸 왼쪽으로 이동시켜야 하므로 i-2만큼 왼쪽으로 이동시켜준다.
{
    return (A & (1 << (i - 2))) != 0; // 1의 비트를 왼쪽으로 i-2만큼 이동시킴.
}

• minimum : 최단 길이를 구해줌.
  • value는 W[i][j](i에서 j를 거치고)+D[j][A](j에서 A집합에 있는 도시들을 거쳐서 i로 가는 길이)이다.
  • 그렇다면 당연히 A집합에는 j가 포함되있어야함. IsIn을 통해서 j가 A에 있는지 체크후 없다면 continue, 있다면 코드를 진행한다.
  • value값에서 도시를 하나씩 넣어주고, D[j][A]에서 j를 출발점으로 찍엇기때문에 A집합에서 j를 빼줘야한다.

int minimum(int n, int i, int &minJ, int A)
//최소경로 길이를 구하는 함수.
//나는 A집합에 있는 도시들중 하나를 선정해서 최소경로를 구하고싶다. 따라서 J가 A에 있어야한다.
{
    int minV = INF, value;
    for (int j = 2; j <= n; j++)
    {
        if (isIn(j, A)==0) //j가 A집합에 없다면 진행하면 안됨.
            continue;
        int value = W[i][j] + D[j][diff(A, j)];
        if (minV > value)
        {
            minV = value;
            minJ = j; //그떄의 최소값에 도시를 minj에 넣어줌.
        }
    }
    return minV;
}

• diff : 차집합 함수 -> A집합에서 도시를 방문했다면 그 도시는 빼고 또다시 경로를 짜야함.
• 만약 A가 111이라면 {v2,v3,v4}를 포함한다는 뜻이다. 그리고 j가 v3을 뜻하는 010이라면 어떻게 A에서 v3을 빼줘야할까?
  • v3의 비트는 010이다. 1을 3-2만큼 왼쪽으로 이동시키면 010이 나온다.(IsIn에 자세한 설명이 있음.)
  • 그렇다면 111에서 010을 빼야하는데 이 방법은 010을 not연산하면 101이 된다.
  • 그러고 111과 101을 And 연산하면 101이 되므로 v3만 A집합에서 빠지게 된다!!.

int diff(int A, int j) //A집합에서 j에 해당하는 도시를 빼주는 함수.
//예를 들어 A가 111이고 j가 010이라면 j만 빼주는 방법은 j를 101(not계산)해서 A와 j를 and연산하면 된다.
{
    return (A & ~(1 << (j - 2))); // 0과 1을 바꿈.
}

• tour : 경로 구하는 함수
  • P[i][j]는 i에서 j로 가는 경로중에서 i가 가장 빨리 밟는 도시이다.
  • 출발점 v에서 최적의 경로는 v->k로 가고 A집합에서 k를 밟았으니 빼주고, 다시 k에서 또 P[k][A]를 구해서 진행하고 만약 A집합이 공집합이라면 마지막 도착지는 1이어야 하기때문에 1을 넣어준다.

void tour(int v, int A, vector<vector<int>> &P) //경로를 구하는 함수.
//P[i][j]는 i->j까지 가는 경로에서 i가 첫번째로 밟는 도시이다.
//그럼 내가 출발점에서 모든 도시를 거쳐서 가는 경로중에서 첫번째가 k에 들어가고
//그 k를 출발점으로 선정후 k를 방문했으니 A집합에서 k를 빼줌.
//위 과정 반복
//만약 A가 0이라면 모든 도시를 방문했다는 뜻이니까 출발점으로 되돌아가야하기때문에 경로에 1을 추가해줌.
{
    int k = P[v][A];
    if (A == 0) //맨마지막에 경로는 1이여야함.
        path.push_back(1);
    else
    {
        path.push_back(k);
        tour(k, diff(A, k), P);
    }
}

• TSP 함수
  • 부분집합의 개수를 구해야한다. 그 부분집합의 개수가 A집합의 최대개수이다.
  • 2^(N-1)인 이유는 A집합에서는 출발점을 뺴줘야 하기 때문이다.

void travel(int n, vector<vector<int>> &P, int &minlength)
{
    int A, j, i; // A의 집합을 표현할려면 2진수 개념을 사용
    //부분집합의 개수는 2^N-1개이다. N-1인 이유는 v1은 집합에 포함 안하기때문이다.
    int Size = pow(2, n - 1);
    for (i = 2; i <= n; i++)
    {
        D[i][0] = W[i][1]; //바로 가는 경로
        if (D[i][0] != INF)
            Cnt++;
    }
    for (int k = 1; k <= n - 2; k++)
    // k는 내가 방문하고자 하는 도시의 개수. 총 n-2개의 도시를 방문해서 구하고 마지막 도시는 나중에 추가해줌.
    //만약 n-1개를 방문했다면 그건 종결을 뜻함.  n-2개 구하고 A집합에서 남은 거 넣어주면됨,
    {
        for (A = 0; A < Size; A++) // A집합 도시의 개수가 K개여야함. A집합에서 1의 개수가 도시의 개수이다.
        {
            if (Count(A) != k) //A집합에 도시의 개수가 k개가 아니라면 넘겨줌.
                continue;
            for (int i = 2; i <= n; i++)
            {
                if (isIn(i, A)) //만약 A가 i에 있다면 진행x
                    continue; // i가 출발점임.
                D[i][A] = minimum(n, i, j, A); //j를 먼저 밟을 때 최적의 경로가 나옴.
                if (D[i][A] != INF)
                    Cnt++;
                P[i][A] = j; // D[i][A]에서 i가 가장 먼저 밟는 도시가 j이다. //j를 밟을때 최적의 경로라른 뜻임.
            }
        }
    }
    A = Size - 1; //만약 도시의 개수가 3개라면 A집합은 (111)이다. 즉 2^(n-1) -1이다.
    D[1][A] = minimum(n - 1, 1, j, A);
    P[1][A] = j;
    minlength = D[1][A];
    Cnt++;
}

전체 코드

/*
DP를 사용해서 Sales person 문제 풀기
D라는 2차원 배열을 만들고 D[i][j]는 i->1을 가는데 j를거치는 최단 경로의 길이라고 한다.
D[vi][A]를 에서 A를 집합형태로 만들어서 A집합에서 가장 최단경로를 구함.
W배열은 각각의 정점에서 다른 정점으로 가는 경로의 길이. 없을 시 INF로 무한대를 나타냄.

만약 A가 공집합이라면 그냥 그 정점에서 1까지 가는 경로를 구하면됨.
D[vi][A]=W[i][j]+D[vj][A-{vj}]를 j가 증가시켜주면됨. 이때 j는 A에속해야한다.
*/
#include <iostream>
#include <vector>
#include <algorithm>
#include <cmath>
using namespace std;
#define INF 999
int n, m, minl = 0, Size, Cnt = 0;
vector<vector<int>> D, W, P;
vector<int> path;
int Count(int A);
void travel(int n, vector<vector<int>> &P, int &minlength);
bool isIn(int i, int A);
int minimum(int n, int i, int &minJ, int A);
int diff(int A, int j);
void tour(int v, int A, vector<vector<int>> &P);
int main()
{
    int cnt = 0;
    cin >> n >> m;
    D.resize(n + 1, vector<int>(pow(2, n - 1), 999));
    W.resize(n + 1, vector<int>(n + 1, INF));
    P.resize(n + 1, vector<int>(pow(2, n - 1), -1));
    for (int i = 0; i < m; i++)
    {
        int s, f, l;
        cin >> s >> f >> l;
        W[s][f] = l;
    }
    for (int i = 1; i <= n; i++)
    {
        W[i][i] = 0; //인접행렬이므로 자신에서 자신으로 가는 경로는 0으로 초기화
    }
    travel(n, P, minl);
    cout << minl << endl;
    cout << 1 << " ";
    tour(1, pow(2, n - 1) - 1, P); // 모든 도시를 포함하는 A값은 2^(N-1)-1이다. 예를 들어 n이 4일때 111이므로 7이다.
    for (int i = 0; i < path.size(); i++)
    {
        if (i < path.size() - 1)
            cout << path[i] << " ";
        else
            cout << path[i];
    }
    cout << endl;
    for (int i = 1; i <= n; i++) // Cnt는 D배열에서 INF값이 아닌 것들의 수
    {
        for (int j = 0; j < pow(2, n - 1); j++)
        {
            if (D[i][j] != 999)
            {
                cnt++;   //Cnt가 D[i][j]가  999가 아닌 갯수
                if (cnt < Cnt)
                    cout << i << " " << j << " " << D[i][j] << endl;
                else
                    cout << i << " " << j << " " << D[i][j];
            }
        }
    }
}
void travel(int n, vector<vector<int>> &P, int &minlength)
{
    int A, j, i; // A의 집합을 표현할려면 2진수 개념을 사용
    //부분집합의 개수는 2^N-1개이다. N-1인 이유는 v1은 집합에 포함 안하기때문이다.
    int Size = pow(2, n - 1);
    for (i = 2; i <= n; i++)
    {
        D[i][0] = W[i][1]; //바로 가는 경로
        if (D[i][0] != INF)
            Cnt++;
    }
    for (int k = 1; k <= n - 2; k++)
    // k는 내가 방문하고자 하는 도시의 개수. 총 n-2개의 도시를 방문해서 구하고 마지막 도시는 나중에 추가해줌.
    //만약 n-1개를 방문했다면 그건 종결을 뜻함.  n-2개 구하고 A집합에서 남은 거 넣어주면됨,
    {
        for (A = 0; A < Size; A++) // A집합 도시의 개수가 K개여야함. A집합에서 1의 개수가 도시의 개수이다.
        {
            if (Count(A) != k) //A집합에 도시의 개수가 k개가 아니라면 넘겨줌.
                continue;
            for (int i = 2; i <= n; i++)
            {
                if (isIn(i, A)) //만약 A가 i에 있다면 진행x
                    continue; // i가 출발점임.
                D[i][A] = minimum(n, i, j, A); //j를 먼저 밟을 때 최적의 경로가 나옴.
                if (D[i][A] != INF)
                    Cnt++;
                P[i][A] = j; // D[i][A]에서 i가 가장 먼저 밟는 도시가 j이다. //j를 밟을때 최적의 경로라른 뜻임.
            }
        }
    }
    A = Size - 1; //만약 도시의 개수가 3개라면 A집합은 (111)이다. 즉 2^(n-1) -1이다.
    D[1][A] = minimum(n - 1, 1, j, A);
    P[1][A] = j;
    minlength = D[1][A];
    Cnt++;
}
int Count(int A) //A집합에 도시가 몇개 있는지 카운트함. A집합에서 1의 개수가 도시의 개수를 뜻함.
{
    int cnt = 0;
    for (; A != 0; A >>= 1) // A>>1은 A를 한칸씩 오른쪽으로 옮겨줌.
    {
        if (A & 1)
            cnt++;
    }
    return cnt;
}
bool isIn(int i, int A)
//A집합에 i가 있는지 체크를 함. 있다면 true, 없다면 false를 리턴. v2부터 시작하므로 i-2자리만큼 왼쪽으로 이동시켜줘야함.
//예를 들어 2는 001, 3은 010, 4는 100 --> 001을 2는 0칸 3은 1칸 4는 2칸 왼쪽으로 이동시켜야 하므로 i-2만큼 왼쪽으로 이동시켜준다.
{
    return (A & (1 << (i - 2))) != 0; // 1의 비트를 왼쪽으로 i-2만큼 이동시킴.
}
int minimum(int n, int i, int &minJ, int A)
//최소경로 길이를 구하는 함수.
//나는 A집합에 있는 도시들중 하나를 선정해서 최소경로를 구하고싶다. 따라서 J가 A에 있어야한다.
{
    int minV = INF, value;
    for (int j = 2; j <= n; j++)
    {
        if (isIn(j, A)==0) //j가 A집합에 없다면 진행하면 안됨.
            continue;
        int value = W[i][j] + D[j][diff(A, j)];
        if (minV > value)
        {
            minV = value;
            minJ = j; //그떄의 최소값에 도시를 minj에 넣어줌.
        }
    }
    return minV;
}
int diff(int A, int j) //A집합에서 j에 해당하는 도시를 빼주는 함수.
//예를 들어 A가 111이고 j가 010이라면 j만 빼주는 방법은 j를 101(not계산)해서 A와 j를 and연산하면 된다.
{
    return (A & ~(1 << (j - 2))); // 0과 1을 바꿈.
}
void tour(int v, int A, vector<vector<int>> &P) //경로를 구하는 함수.
//P[i][j]는 i->j까지 가는 경로에서 i가 첫번째로 밟는 도시이다.
//그럼 내가 출발점에서 모든 도시를 거쳐서 가는 경로중에서 첫번째가 k에 들어가고
//그 k를 출발점으로 선정후 k를 방문했으니 A집합에서 k를 빼줌.
//위 과정 반복
//만약 A가 0이라면 모든 도시를 방문했다는 뜻이니까 출발점으로 되돌아가야하기때문에 경로에 1을 추가해줌.
{
    int k = P[v][A];
    if (A == 0) //맨마지막에 경로는 1이여야함.
        path.push_back(1);
    else
    {
        path.push_back(k);
        tour(k, diff(A, k), P);
    }
}

---

느낀 점

TSP의 개념은 해밀턴 회로와 비슷해서 쉬웠지만 이 문제를 DP로 풀려니까 엄청 어려웠고, A집합을 비트 연산자로 표현하고 A집합 관련 함수를 모두 비트연산자 관련으로 구현되어있어서 이해하기 힘들었다.
