[computer archiecture] - arithmetic_for_computers(1)

📕Addition

• 덧셈을 할 때 digits들은 같은 자리에 bit들끼리 더해주는데 만약 더해서 2가 된다면 그 자리를 0으로 만들고 다음 자리에 1을 carry 해준다.
• 덧셈에 기본 방향은 오른쪽에서 왼쪽으로 넘어간다.
• 예를 들어서 7+6을 할 때

   00000000 00000000 00000000 00000111 (2) = 7 (10)

+ 00000000 00000000 00000000 00000110 (2) = 6 (10)

= 00000000 00000000 00000000 00001101 (2) = 13 (10)



📕Subtraction

• 뺄셈은 덧셈을 사용해서 표현할 수도 있다.
  • 더하고자 하는 수를 음수로 바꾼 뒤 더하면 간단하다.
• ex) 7 -6 = 7 + (-6) 이랑 같은 결과가 나온다.

따라서 우리는 2의 보수의 개념을 이용해서 6을 음수로 바꾸고 두 수를 더한다.

음수로 바꾸는 방법은 6을 ~6 + 1 해주면 된다.



📗덧셈을 사용하지 않고 빼는 경우

   00000000 00000000 00000000 00000111 (2) = 7 (10)
-  00000000 00000000 00000000 00000110 (2) = 6 (10)
= 00000000 00000000 00000000 00000001 (2) = 1 (10)



📗2의 보수의 개념을 이용해서 음수로 바꾼 뒤 더해주는 경우

    00000000 00000000 00000000 00000111 (2) = 7 (10)
+  11111111  11111111    11111111  11111010 (2) = -6 (10)
=  00000000 00000000 00000000 00000001 (2) = 1 (10)



📕Overflow

• 오버플로우는 하드웨어가 표현할 수 없는 범위의 결과가 나올 때 발생한다.
• 몇가지 경우의 수가 있다.
  1. 양수 + 양수 = 음수
  2. 양수 - 음수 = 음수
  3. 음수 + 음수 = 양수
  4. 음수 - 양수 = 양수

📗오버플로우가 일어나지 않는 경우

• 부호가 다른 두 수를 더할 때 발생하지 않는다.
  • 왜냐하면 두 개의 다른 부호의 수를 더한 결괏값은 더해지는 양수의 값보다 무조건 작기 때문에 오버플로우가 일어나지 않는다.
    • ex) -10 + 4 = -6 에서  -6이라는 결과는 무조건 -10과 4 사이에 있기 때문에 오버플로우가 발생할 수 없다.
  • 같은 부호의 두 수를 빼도 오버플로우는 일어나지 않는다.
    • ex) c - a = c+ -a -> 위에 언급한 case인 두 개의 다른 부호의 수를 더하는 연산과 동일하기에 오버플로우가 발생하지 않는다.

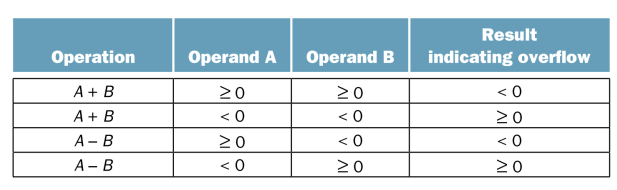

📕Overflow Detection

• 두 개의 32-bit 수를 더하거나 뺄 때 33bit를 전부 다 사용하는 결과값을 표현해야 하는 경우가 있을 것이다.
  • 그때 부호 비트는 계산 결과의 적절한 부호 대신 결과의 값으로 설정한다.
• 뺄셈에서 오버플로우가 일어나는 경우
  • 양수 - 음수 = 음수
  • 음수 - 양수 = 양수



📕Overflow Handling

• 부호가 없는 정수는 오버플로우를 무시하기 때문에 메모리 주소를 나타날 때 사용된다.
  • 덧셈에서 합이 각각의 값보다 작은 경우에 오버플로우 발생한 것.
    • ex) A+B = S 일 때 S <A or S <B인 경우
  • 뺄셈에서 값이 빼지는 수보다 클 경우 오버플로우가 발생한 것.
    • ex) A-B = S일때 S> A인 경우
• 컴퓨터 설계자들은 arithmetci overflow를 잘 다뤄서 해결해야 한다.
  • C/C++ and java는 정수 오버플로우를 무시한다.
• 오버플로우를 다루는 것은 프로그래머들에게 매우 중요하다~!@?!#!@#!$~@$!

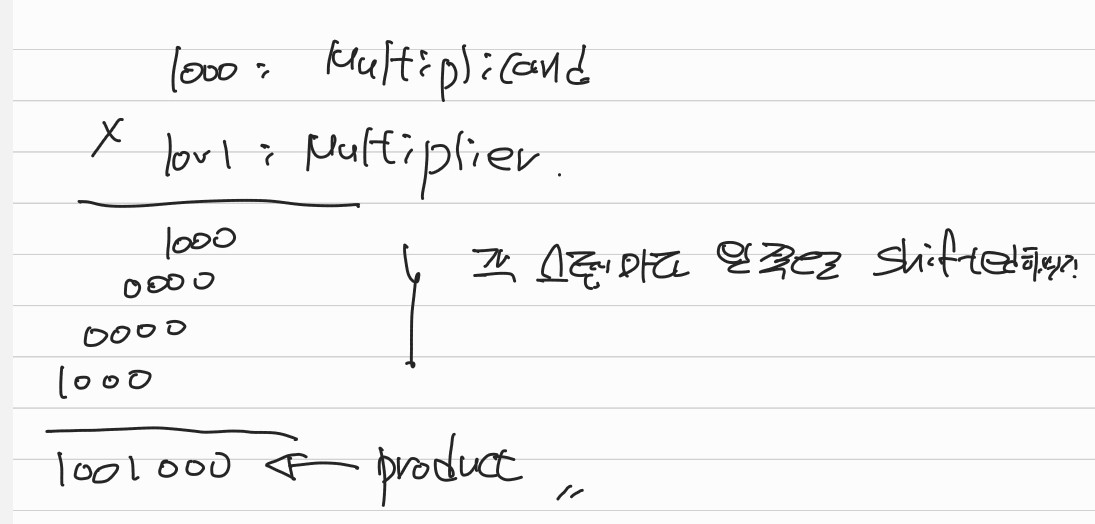

📕Multiplication by Hand

• Multiplying 1000 by 1001

여기서 product의 최대 길이는 length of multiplicand + length of multiplier이다.



• binary digits일 때, 각 곱셈의 과정의 결과는 매우 간단하다.
  • multiplier의 bit가 1일 때 그대로 multiplicand를 복사한다.
  • multiplier의 bit가  0일 때 0을 복사한다.

📕Sequential Version of the Multiplication

• 하드웨어 곱셈의 초기 버전
  • 32-bit multiplier and 64-bit product registers
  • 64-bit multiplicand register
  • 64-bit ALU (Arithmetic and Logic Unit)
  • Test-and-ADD-and-Shift

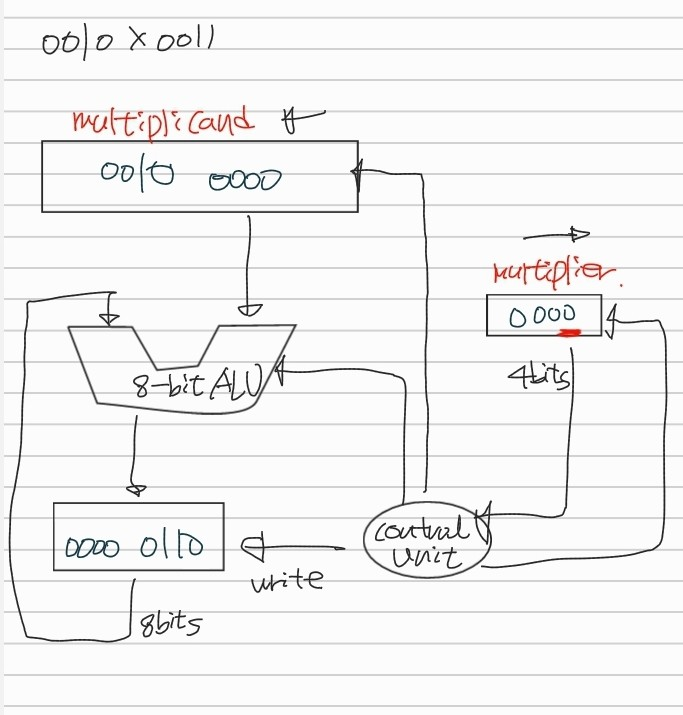

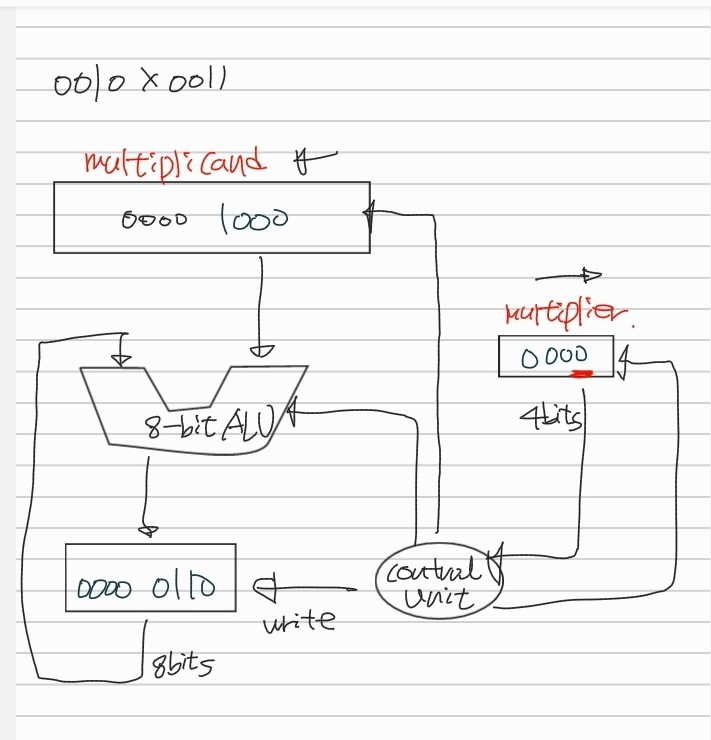

📗Exapmple of the Multiplication

• 0011 X 0011
  • multiplier의 LSB를 check 하고 그 값이 1이라면 더한다. 0이라면 그냥 넘어감.
  • multiplicand register를 왼쪽으로 1bit shift 한다.
  • multiplier를 오른쪽으로 1bit shift 한다.

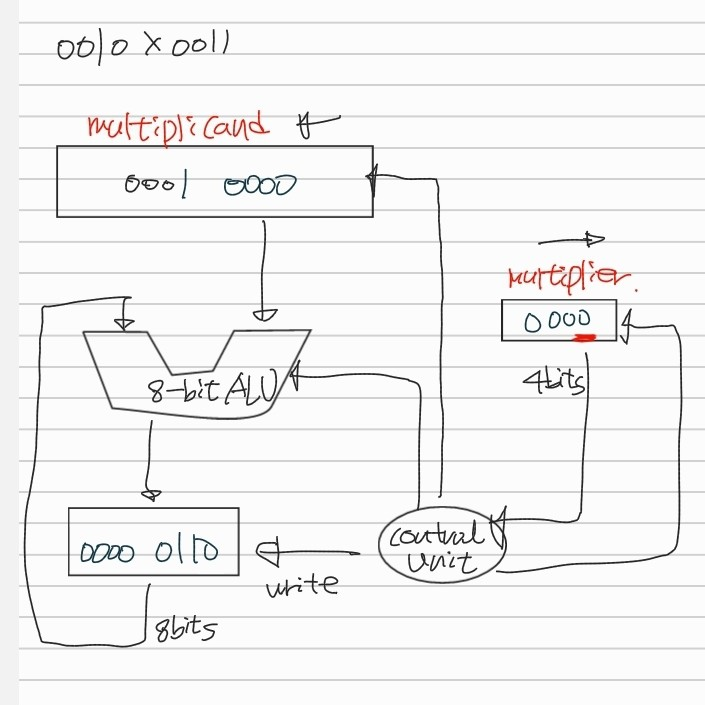

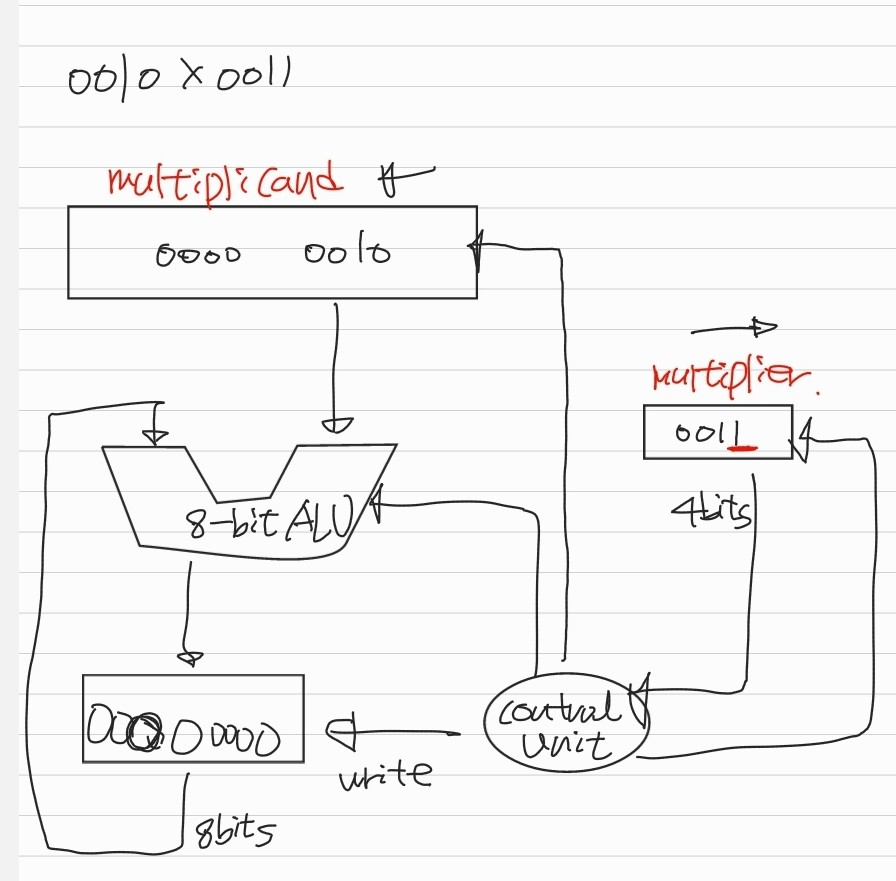

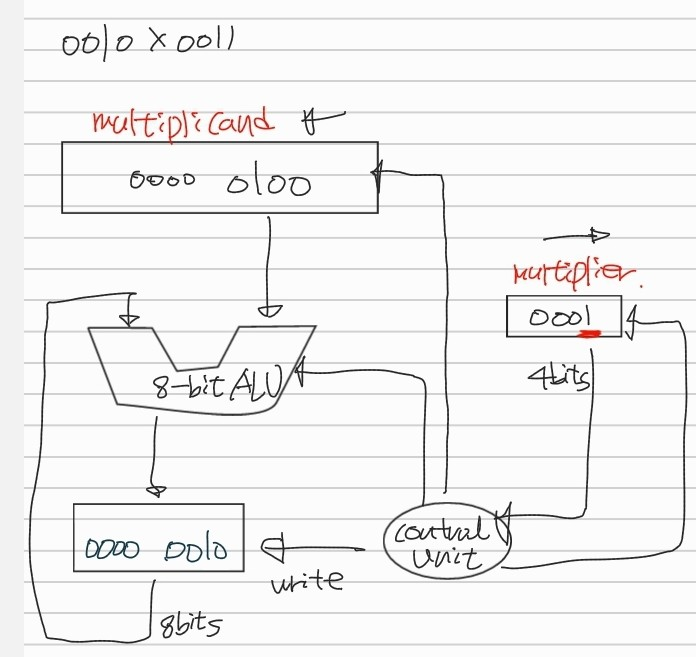

• 이해하기 쉽게 각 과정을 그림으로 해보겠다.

1. multiplier의 맨 오른쪽 bit인 LSB를 체크한다.
   1. 1이라면? multiplicand를 그대로 복사한다.
   2. 0이라면 0을 복사한다.
2. multiplicand를 왼쪽으로 1 bit shift
3. multilplier를 오른쪽으로 1 bit shift
4. 이 과정이 주요 과정이다.
5. 자릿수만큼 반복하면 계산을 끝낸다.

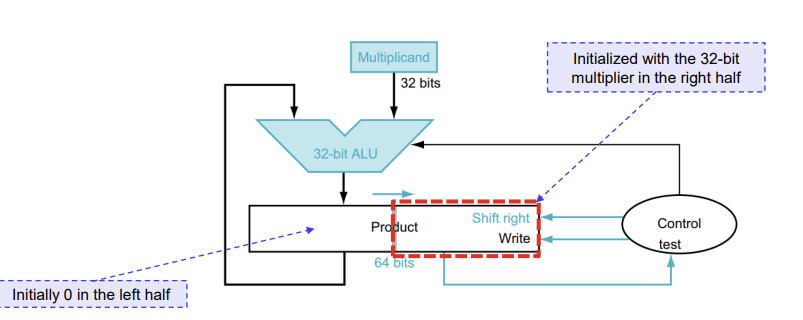

📕최적화 버전의 곱셈

• 하드웨어의 곱셈을 재정의
  • 32-bit multiplicand register &  32-ALU (64->32bit)
  • multiplier register (32->0) and 64-bit product register
  • Multiplier는 64-bit product 레지스터의 절반을 기준으로 오른쪽에 위치한다.
  • product의 왼쪽 절반에 곱셈을 더하고 결과를 product의 왼쪽 절반에 놓는다.
  • multiplicand 대신에 product를 이동한다.

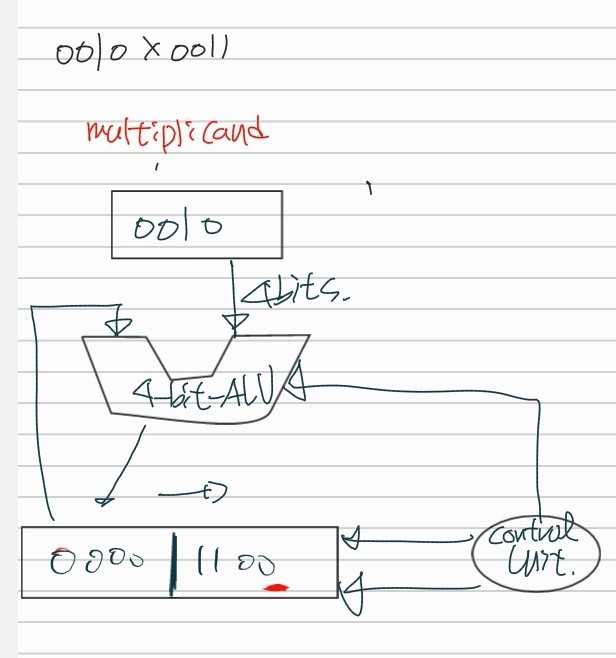

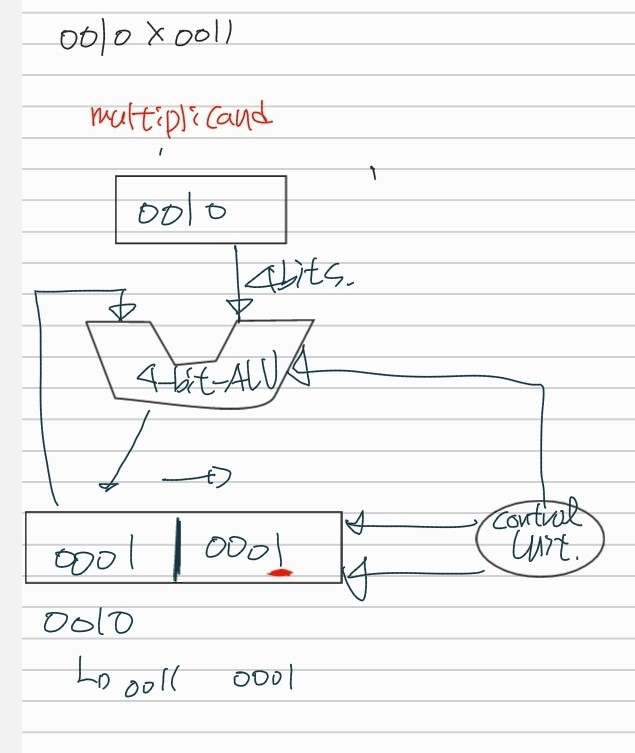

📗example of multiplication

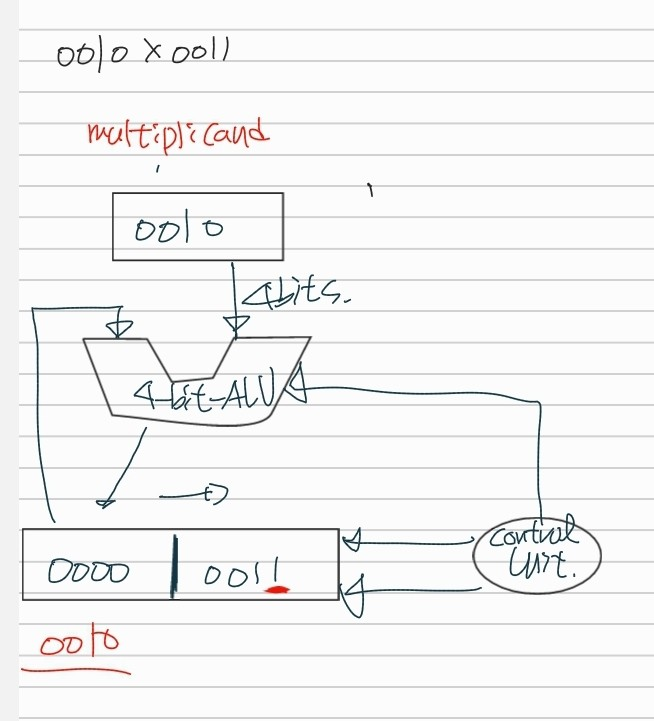

• 0010 X 0011
  • multiplier의 LSB가 1이라면 multiplicand를 더한다.
  • product register를 오른쪽으로 1bit 이동시킨다.

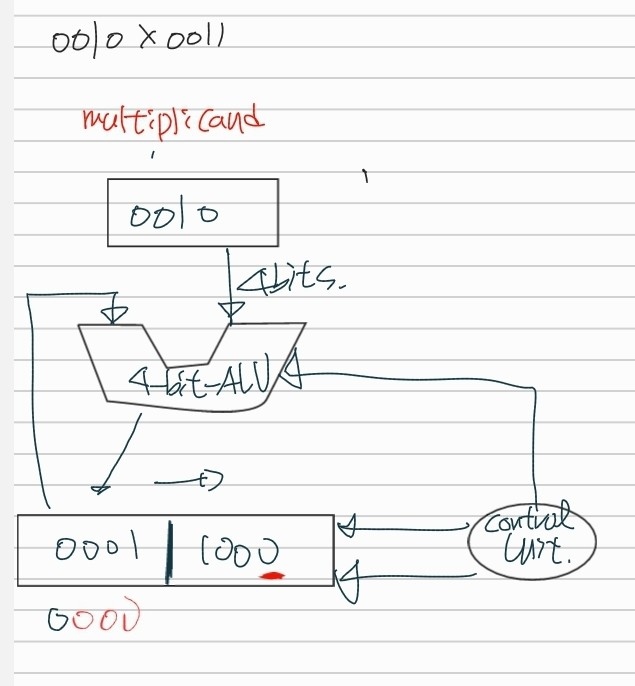

1. product의 오른쪽이 multiplier가 들어있다. LSB를 검사한다.
   1. 1이라면 multiplicand를 product의 왼쪽 부분에 더해준다.
   2. 0이라면 넘어간다.
2. 더해주면 product에는 0010 0011이 들어가게 되는데 그다음 product에 전체 수를 오른쪽으로 1bit shift 한다.
3. 그러면 product에는 0001 0001이 들어가게 된다
4. 이러한 과정을 계속 반복한다.

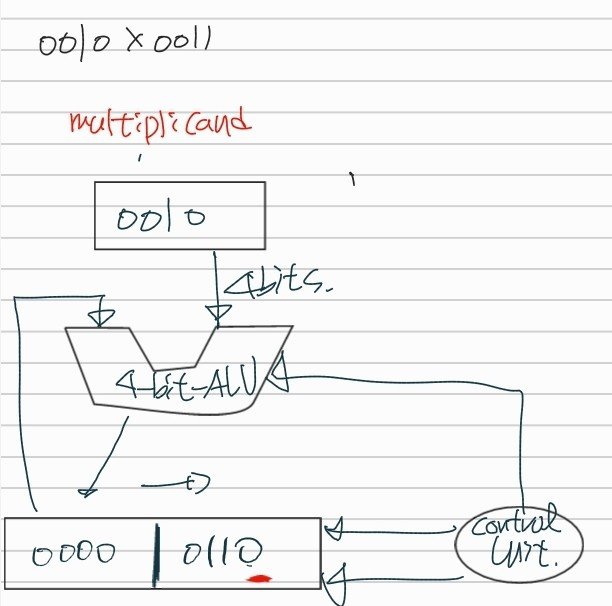

마지막 사진에 product에 있는 0000 0110이 최종 결과이다.

• 부호가 있는 곱셈은 어떻게 진행될까?
  • multiplier와 multiplicand를 모두 양수로 바꿔준다.
  • 31번 반복하는 동안 부호를 계산에서 제외한다.
  • 만약 결과가 원래 부호와 다르다면 그것을 부정한다.
  • 즉 부호를 무시하고 계산 후 마지막에 부호를 생각해준다.

📕Multiplications in RISC -V

• RISC -V는  곱셈을 위해 4가지의 인스트럭션을 가지고, signed or unsigned 64-bit product를 생산한다.
  • mul (multiply) : integer 32-bit product를 생산함.
  • mulh (mul high) : 두 연산자가 부호가 있다면 upper 32 bits of the 64-bit product를 생산함.
  • mulhu (mulh unsigned) : 두 연산자가 부호가 없다면 upper 32 bits를 생산함.
  • mulhsu (mulh sigend-unsigned) : 하나는 부호가 있고, 다른 하나가 부호가 없다면 upper 32-bit를 생산.

📗example

• upper부분은 경우에 따라 다르지만 lower부분은 항상 같다.

Mode	A	B	AXB	Upper	Lower
Unsigned	5(101)	5(101)	25(011001)	011	001
Signed	-3(101)	-3(101)	9(001001)	001	001
Signed-Unsigned	5(101)	-3(101)	-15(110001)	110	001

mode에 따라 Upper 부분의 결과는 다르지만 lower 부분의 결과는 항상 같다.

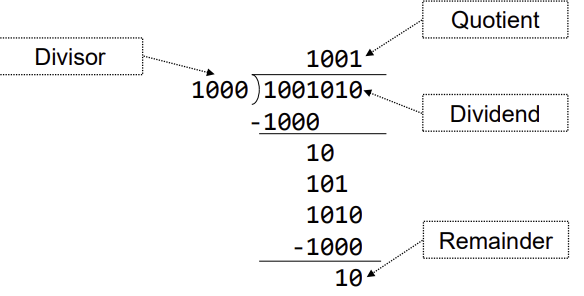

📕Division by Hand

• 1001010 by 1000

Dividend = Quotient X Divisor + Remainder



• 이진법에서 나눗셈은 각 시도에 대한 몫의 자릿수를 만드는 것이다
  • 0으로 나누는 것은 수학적으로 오류다.
  • 따라서 divisors는 0이 될 수 없다.

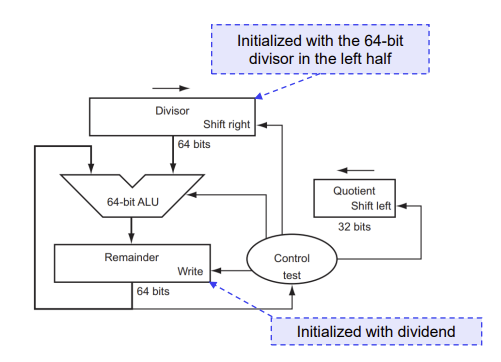

📕Divison Algorithm and Hardware

• 하드웨어 나누기의 초기 버전
  • 초기 곱셉의 버전과 같다.
  • 다른 것은 shift 방향이다.
  • 덧셈 대신에 뺄셈을 사용한다.
  • Subtract-and-Test-and-Shift

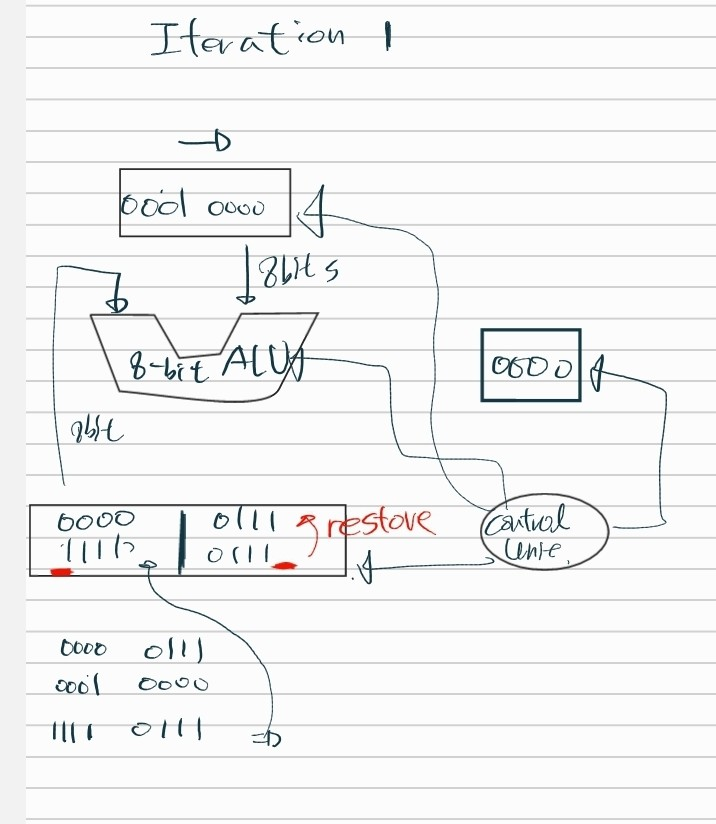

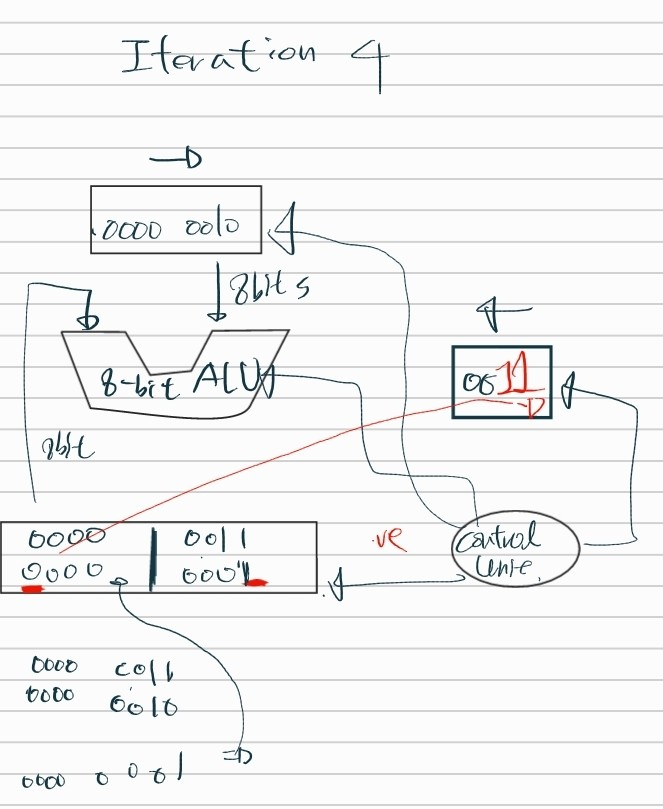

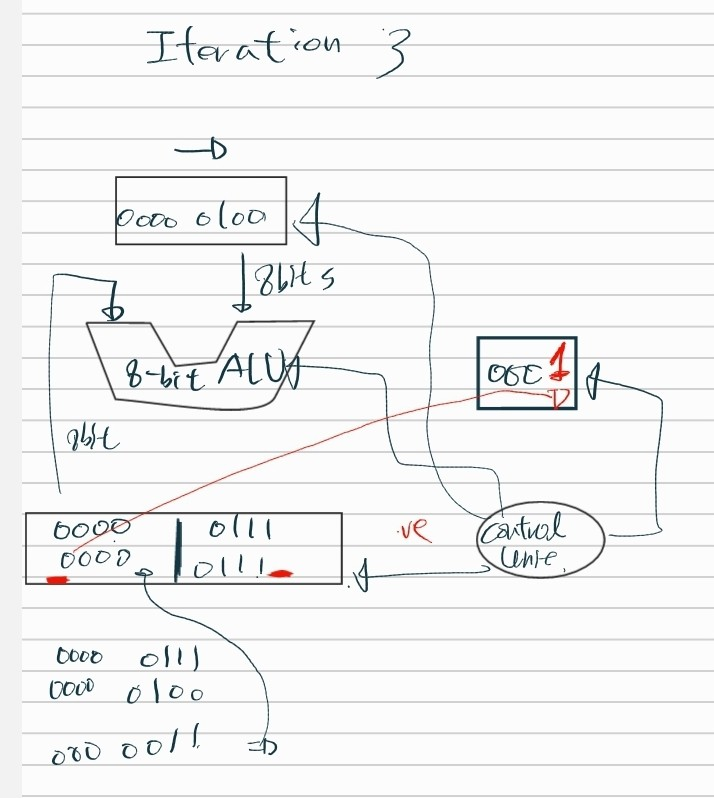

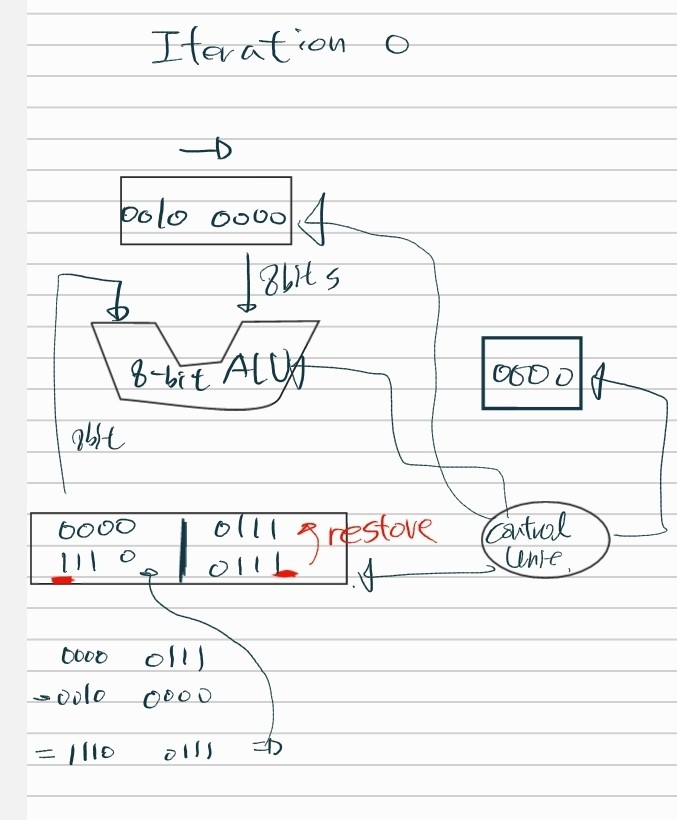

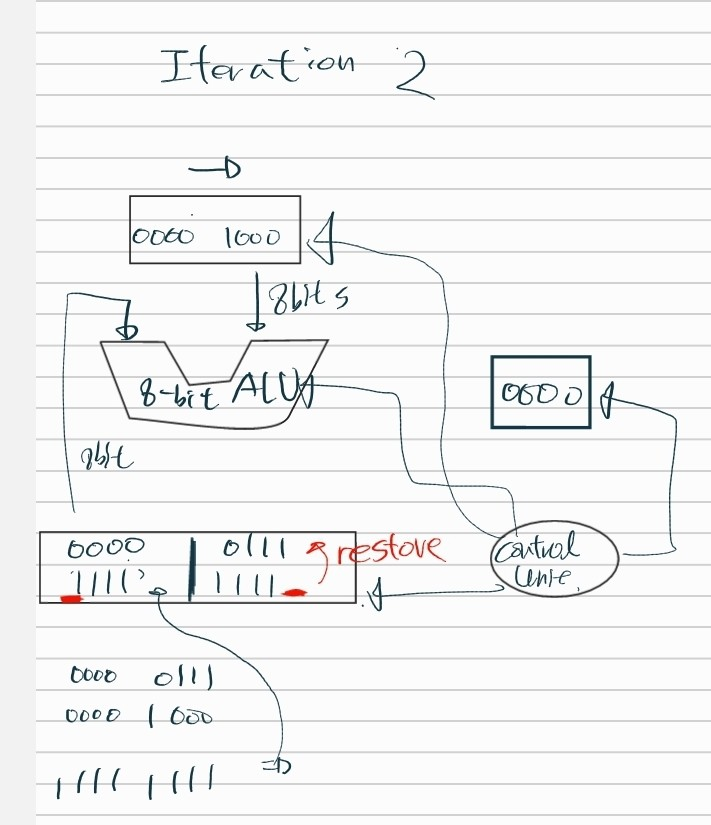

📗example

• 0000 0111 % 0010
  1. 우선 divisor를 8bit로 확장한다. 0010 -> 0010 0000

     1. divisor를 remainder에 있는 값과 뺀다.
        1. 여기서 뺀 값의 MSB를 체크한다.
           1. 1이라면 음수가 나오기 때문에 적절한 연산이 아니므로 다시 더해줘서 restore 해준다.
           2. 0이라면 양수기 때문에 적절한 연산이므로 몫에 LSB에 1을 넣어준다. 0001
  2. divisor를 오른쪽으로 1비트 이동시키고, 몫을 1비트 왼쪽으로 이동시킨다.
  3. divisor -> 0001 0000, quiotent -> 0010
  4. 위의 1,2,3 단계를 반복함



만약 restore가 아니고 양의 결과가 나왔다면 그 값이 고스란히 다시 remainder 블록에 들어가게 된다.

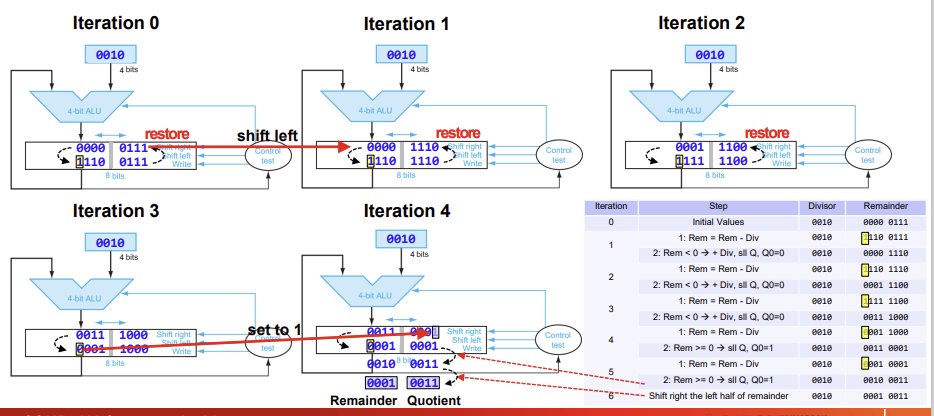

📕나누기의 최적화된 버전

• 나눗셈 하드웨어의 재정의
  • 최적화된 곱셈의 하드웨어와 구조가 동일함.
  • 왼쪽 오른쪽 둘 다 이동함.
  • 덧셈 대신 뺄셈을 이용



• 0000 0111 % 0010
  • 리마인더 레지스터에 왼쪽 4bit에서 divisor를 빼고 , sign bit를 check 한다.
    • sign bit가 1이라면 restroe 하고, 리마인더 레지스터를 왼쪽으로 shift 한다.
    • sign bit가 0이라면 왼쪽으로 1bit shift후 , 맨 오른쪽 bit를 1로 설정함.
    • 모든 과정이 마친 뒤에 왼쪽으로 한 칸 밀어줌.

• 0번째
  • remainder의 half left - 0010의 결과를 check

    • sign bit -> 1이라면 restore
  • remainder를 왼쪽으로 1 shift
  • remainder : 0000 1110
• 1번째
  • remainder의 half left - 0010의 결과를 check
    • sign bit -> 1이기에 restore
  • remainder를 왼쪽으로 1 shift
  • remainer : 0001 1100
• 2번째
  • remainder의 half left - 0010의 결과를 check
    • sign bit -> 1이기에 restore
  • remainder를 왼쪽으로 1 shift
  • remainder : 0011 1000
• 3번째
  • remainder의 half left - 0010의 결과를 check
    • sign bit -> 0이기에 remainder의 half left - 0010의 결과에다가 오른쪽 비트에 1을 붙여줌.
  • remainder를 왼쪽으로 1 shift
  • remainder : 0011 0001


• 4번째
  • remainder의 half left- 0010의 결과를 check
    • sign-bit가 0이기에 remainder의 half left - 0010의 결과에다가 오른쪽에 1을 붙여줌.
  • remainder를 왼쪽으로 1 shift
  • remainder : 0010 0011
  • 계산을 진행하면서 왼쪽으로 5 shift 했다는 뜻은 지금 현재 몫의 bit가 5bit, 나머지의 bit가 3 비트라는 소리다.
  • 우리는 몫 4bit, 나머지 4bit를 맞춰줘야 하기에, 한 칸 침범한 몫의 자리를 밀어낸다.
  •  remainder 레지스터에는 0001 0011이 저장되고, 왼쪽은 나머지, 오른쪽은 몫으로 들어가게 된다.
  • 즉 Remainder : 0001 , Quotient : 0011



📕Signed division

• divisior과 dividend의 sigh-bit를 기억해서 계산 결과의 sign -bit가 적절하지 않는다면 negate 하면 된다.
• divison의 부호는 remainder의 부호와 동일하다.
• ex
  • -7 % 2 -> Q=-3, R=-1 -> -3 * 2 -1 = -7 (O)
  • -7 % 2 -> Q= -4 R=+1 -> -4*2 +1 = -7 (X)
  • 나머지의 부호는 몫의 부호와 동일해야 한다!!
• 방법
  • 부호의 계산을 무시하고 계산한다.
  • 부호가 반대라면 몫을 negate 한다.
  • 나머지의 부호를 몫의 부호와 일치시킨다.



📗RISC - V는 signed integers와 unsigned integers를 계산하기 위해 2가지의 divison 인스트럭션과 2가지 remainder 인스트럭션을 제공한다.

• div : divide
• divu : divide unsigned
• rem : remainder
• remu : remainder unsigned

📗shift for multiplication and divison

• 2를 곱한다 : shift left
• 2를 나눈다 : shift right
