[Computer Architecutre] - floating point

📕Real Number Representation

• 프로그래밍 언어는 실수라고 부르는 fractions을 지원한다.
  • 3.14159265(pi)
  • 2.71828..(e)
  • 등등등
• 명시적 표기법은 소수점 왼쪽의 한 자릿수가 있다.
  • normalized number : 점 앞에 하나의 숫자가 와야 함.
  • ex
    •  1.0 * 10 ^ -9 -> Normalized,
    • 10.0 * 10^-10 or 0.1 * 10^-8 -> Not normalized
• 이진수의 명시적 표시
  • 1.0 * 2^-1

📕Floating Point

• Floating point는 숫자의 base에 따라 표현하는 숫자의 방식이 다르고, point의 위치도 달라지기에 floating point라고 부른다.
• 2진수의 형태



• 실수를 normalized form으로 표현하는 표준화된 방식은 3가지 이점을 가져온다.
  • floating-point를 포함하는 데이터의 교환을 쉽게 해 준다.
  • floating-point로 표현하는 숫자를 알기 쉽게 해 준다.
  • word에 저장되는 숫자들의 정확성을 증가시킨다.
    • binary point 오른쪽에 있는 숫자는 불필요한 0을 대체한다.

📕Floating-point Representation

• Floating-point number는 word에 일치해야 한다.
  • fraction과 exponent에 크기 합의점을 찾아내야 한다.
• 교환은 precison과 range 사이에서 일어난다.
  • fraction size를 증가시키면 -> fraction의 정확성이 증가한다.
  • exponent size를 증가시키면 -> 숫자의 범위가 증가한다.
• RISC -V에서 floating-point를 표현하는 방법
  • s : 1bit sign -> 0 : positive, 1 : negative
  • 8 bit exponenet field (sign bit를 포함한다. 지수도 +,-가 있기 때문)
  • 23 bits fracion field

• 일반적으로 floating point number are of the form





📕Over flow and Underflow

• floating-point는 엄~~~~~~~~~~~청 넓은 범위를 제공한다.
  • 2.0 * 10^-38 ~ 2.0 * 10^38 -> 무한한 범위는 아님.
• floating-point에서도 정수와 같이 overflow가 일어난다.
• 만약 0이 아닌 fraction이 엄~~~ 청 작다면 그것은 표현할 수 없을까?
  • 새로운 개념이 등장 -> underflow
• floating-point에서 오버플로우와 언더플로우
  • 오버플로우는 exponent 가 엄청 클 때
  • 언더플로우는 부호가 음수인 exponent가 엄청 클 때
• 언더플로우와 오버플로우를 줄이기 위한 방법? 노력?

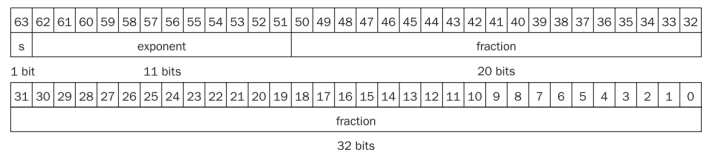

  • 64-bit double precision floating-point format
  • Number range is 2.0 * 10^-308 ~ 2.0 * 10^308 in decimal



📕IEEE 754 Floating-Point  Standard

• Floating-Point  표준화는 1985년에 이뤄짐.

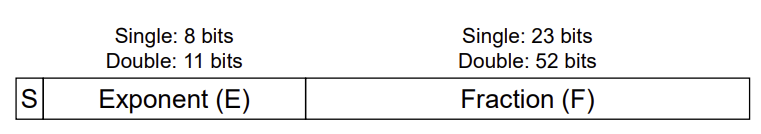

• 두 가지 표현방식이 있음.
  • 32-bit single precison
  • 64-bit double precison



• S : sign bit (0: non-negative, 1: negative)
• Normalized significand : 1 + F(1.0 <= Significand < 2.0)

  • hidden bit를 가진다. [ leading pre-binary-point 1bit]
  • Significand는 1+F이다. ex) F : 1010 -> Significand : 1.1010
  • 24 bits in single precison (23-bit fraction + 1 (1bit))
    • Minimum when F= 00000000~ -> Significand : 1.0
    • Maxinum when F= 1111111111~ -> Significand : 1.11111111111111~
  • Exponent : Actual exponent + Bias = Biased exponent
    • Ensure exponent is unsigned (Actual : -126 ~ 127 -> Biased : 1 ~254)
    • Biases are 127 and 1023 in single and double precision

📕Biased Exponent

• IEEE 754 설계자들은 정수를 비교하듯이(e.g., sorting) floating-point 표현방식도 그렇게 쉽게 진행되기를 원했다.
  • Sign-bit는 MSB에 있고, 그것을 비교해서 빠른 비교가 가능하다.
  • Significand 전에 exponent를 위치해있기에, 두 floating-point를 비교하는데 용이하다.
  • 음의 지수는 비교를 하는데 문제를 일으킨다 -> Biased exponent 도입.

💡Actual exponent representation

X= 1.0 * 2^-1

011111111000000~

Y=1.0* 2^1

00000001000000~

이렇게 Actual exponent를 사용하게 되면 X가 Y보다 실제로는 작지만 표기법상 큰 수로 표현된다.

따라서 Biased exponent를 도입해서 비교의 혼동을 막았다.



💡Biased exponent representation

• single precison인 경우 exponent +  127
• double precison인 경우 exponent+  1023

X=1.0 * 2^-1  (-1 + 127) => 01111110

00111111000000

Y=1.0 * 2^1   ( 1 + 127) => 10000000

0100000000000



📕IEEE 754 Encoding

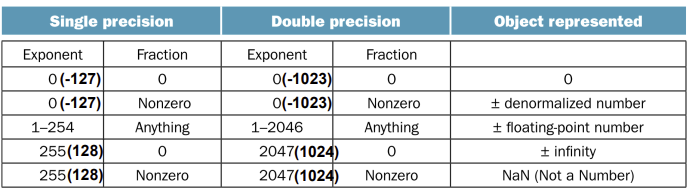

• IEEE 754 encoding of floating-point numbers
  • 특별한 상황을 표현하기 위해 특별한 symbols가 있다.
  • NAN -> invaild operations, such as 0/0

• Single precision range is
  • 최솟값 : ∓1.0 * 2 ^(-126) => 1.2 * 10 ^(-38)
    • E : 00000001 (actual exponent : 1-127 = -126 ), F : 0000000 ~ (Significand : 1.0)
  • 최댓값 : ∓(2.0 -⋴) * 2^(127) -> 3.4 * 10^(38)
    • E : 11111110 (actual exponent 254-127 =127), F : 111111111~ (Significand : 2.0-⋴)
  • E : 0000 0000 and 1111 1111?

📕IEEE 754 Representation Example

• -0.75를 표현해라
  • -0.75
    • = -3/4 or -3/2^2
    • = -11(2)/2^2 or -0.11(2)
    • = -0.11 (2) * 2 ^ (0)
    • -1.1(2) * 2^(-1)
  • 1 0111 1110 10000~
  • 빨 : sign-bit  = 1
  • 파 : exponent = -1 + 127  => 126 (0111 1110)
  • 노 : fraction = 10000000 -> 1
  • -1+(F). 2^(exponent - 127) = -1.1 * 2^(-1)

📕10진수에서 floating-point 덧셈

• floating-point에서 2개의 10진수를 더할 때
  • 9.999* 10 ^(1) + 1.610 * 10^(-1)
  • 가정 : 2 digit exponent & 4 digit Significand
    • 더하는 과정
      • 작은 쪽의 exponent를 큰 쪽의 exponent로 변경함.
        • 9.999 * 10 ^ 1 + 0.016 * 10 ^ 1
      • 유효숫자를 더함.
        • 9.999 + 0.016 = 10.015
      • Normalize 하고 오버플로우와 언더플로우를 check 함.
        • 1.0015 * 10^2
      • Round the sum
        • 왜냐하면 유효숫자에 bit가 4bit라고 가정했는데 현재 5bit를 사용하기에 반올림을 해서 4bit로 만들어준다.
        • 1.002 * 10^2
      • 만약 round를 했는데 Normalize 되지 않았다면 다시 Normalize 해준다.
        • ex) 9.999 * 10 ^2 -> 10.000 * 10^2 -> 1.000 * 10^3

📕2진수에서 floating-point 더하기

• floating-point에서 두 개의 이진수 더하기.
  • 0.5 + (-0.4375)
    • 0.5= 1* 1/2 = 1* 2^-1 = 1.000 * 2^ -1
    • -0.4375 = -7 * 1/16 = -111 * 2^(-4) = -1.110 * 2^(-2)
• 더하는 과정
  • 작은 쪽의 exponent를 큰 쪽의 exponent로 맞춤.
    • -1.110 * 2^(-2) = -0.111 * 2^(-1)
  • 유효 숫자 더하기
    • 1.000 + (-0.111) = 0.001
  • Normalize & 오버플로우, 언더플로우 검사
    • 0.001 * 2^ (-1) = 1.000 * 2^(-4)  -> exponent 검사.
  • Round the sum
    • 1.000* 2^(-4) -> 라운드 할 필요 없음.
  • 1.000 * 2^(-4) -> 1/16 = 0.0625



📕10진수 floating-point 곱하기

• 10진수 두 개 곱하기
  • 1.110 * 10 ^(10)  * 9.200 * 10^(-5)
  • 가정 : exponent 2bit, Significand 4bit
• 곱하기 과정
  • exponent는 서로 더한다.
    • new exponent : 10 + -5 = 5
    • Biased exponent : (10+127) + ( -5 + 127) = 259 (X)
    •                               (10+127) + ( -5 + 127) - 127 = 132 = (5+127) (O)
  • 유효 숫자 곱하기
    • 1.110 * 9.200 = 10.212000 = 10.212 * 10 ^5
  • 정규화 & 오버플로우, 언더플로우 체크
    • 1.0212 * 10 ^ 6
  • Round the sum
    • 1.021 * 10 ^ 6
  • Sign-bit 결정하기
    • + 1.021 * 10 ^ 6

📕2진수 multiplication in Floatin-Point

• 두 개의 이진수 곱하기
  • 0.5 * (-0.4375) = 1.000 * 2^(-1) * -1.110 * 2^(-2)
• 곱하는 과정
  • exponent 서로 더하기
    • new exponent : -1 + (-2) = -3
    • Biased exponent : (-1 + 127) + (-2 + 127) - 127 = -3+127
  • 유효숫자 곱하기
    • 1.000 * 1.110 = 1.110000 -> 1.110
  • 정규화, 오버플로우, 언더플로우 체크
    • 1.110 * 2^(-3)
  • Round the sum
    • 할 필요 x
  • sign  결정하기
    • -1.110 * 2^(-3)
  • -1.110 * 2^(-3) = -0.001110 = -7/2^5 = -7/32 = -0.21875



📕Floating-Point Instructions in RISC - V

instruction(.s : single , .d : double)	Description
fadd.s / fadd.d , fsub.s/ fsub.d	floating-point addition, subtraction
fmul.s/ fmul.d , fdiv.s/fdiv.d / fsqrt.s/fsqrt.d	floating-point multiplication, divison, square root
feq.s / feq.d, flt.s/flt.d , fle.s/fle.d	floating-point equals, less-than, less-than-or-equal



📕Accurate Arithmetic

• 정수와 다르게 floating-point 숫자들은 근사치로 표현된다. [ 실제로는 표현할 수 없다]
  • 따라서 우리는 floating-point 표현을 실제 수와 가깝게 만들 필요성이 있다.
• IEEE 754는 rounding 하는데 몇 가지 모드를 제공한다.
  • IEEE 754는 가드 및 라운드라고 하는 항상 오른쪽에 두 개의 추가 비트를 유지합니다.
  • ex) 2.56 * 10 ^ 0 + 2.34 * 10 ^2
    • 작은 쪽의 지수를 큰 쪽을 맞출 때 point 앞에 뒤에 있던 숫자 중 앞에서 1번째와 2번째를 각 guard, round라고 부름.
  • 2.56 * 10 ^ 0  -> 0.0256 * 10 ^2 (5: guard digit , 6 : round digit)

   2.34                                                                                  2.3400

+ 0.02 -> 2.36 * 10^2                                                        + 0.0256  -> 2.37 * 10^2

= 2.36                                                                               = 2.3656

가드와 라운드가 없는 경우                                               가드와 라운드가 있는 경우

더 정확한 숫자를 표현할 수 있다.~!@~!@

📕IEEE 754 Rounding

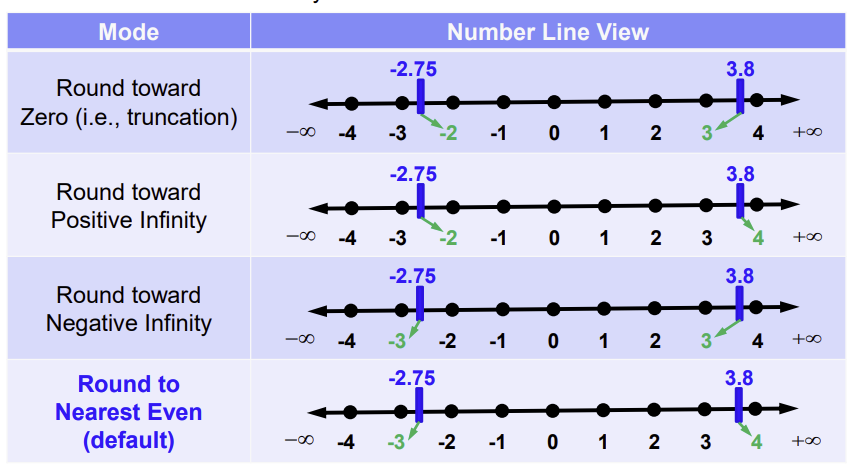

• IEEE 754은 4개의 rounding mode를 지원한다.
  • default mode는 round to nearest even

• Round toward zero
  • 0과 가까운 반올림
• Round toward Positve Infinity
  • 양의 무한대 방향으로 반올림
• Round toward Negative Infinity
  • 음의 무한대 방향으로 반올림
• Round to Nearest Even(default)
  • 가까운 방향으로 반올림
    • ex) -2.75는 -3과 -2중에서 -3과 가깝다. 따라서 -3으로 반올림됨.
  • 그럼 만약 정중앙에 있다면?
    • 짝수로 반올림한다.
      • ex) 2.5 => 2, 3.5=> 4



📕Ground, Round, and Sticky Bits

• IEEE 754는 halfway case를 다루기 위해서 guard, round, sticky (GRS) bits를 뒀다.
  • Guard : bit immediately after LSB of fraction
  • Round : bit to the right of the guard bit
  • Sticky : logical OR of all other bits after guard and round bits



💡1.0101001000010 * 2^4

• 파란 부분에서 첫 글자는 Guard
• 두 번째 글자는 Round
• 첫 글자와 두 번째 글자를 제외한 영역에서 or 처리해서 1이 하나라도 있다면 Sticky는 1, 그 외의 경우에는 0



📕Round to nearest even with GRS in IEEE 754

• if GRS is 000~ 011 -> round down (leave fraction)
• if GRS is 101~ 111 -> round up ( fraction +1)
• if GRS us 100 (halfway) -> fraction에 LSB를 보고 판단함.
  • if LSB is 0 -> 반올림 X 1.010100100* 2^4 -> 1.010100 * 2^4
  • if LSB is 1 -> 반올림 O 1.010101100 * 2^4 -> 1.010110 * 2^ 4
