[Computer Architecture] - Exploiting Memory Hiearchy(1)

✋목차

1. Principle of Locality
   1. Temporal locality
   2. Spatial locality
2. Memory Hierarchy



📕Principle of Locality

• Temporal locality
  • locality in time
  • 한번 사용했던 것을 다시 사용
  • 예를 들면 반복문 안에서 사용되는 instruction
• Spatial locality
  • locality in space
  • 한번 사용 했던 것 근처를 사용
  • 예를 들면 순서대로 instruction에 접근하는 것이나, 배 열등이 있다.



코드를 예를 들어서 설명하면 이해가 쉬울 것이다.

sum=0;
for( i=0; i<n; i++){
	sum+=a[i];
return sum;

• Data영역
  • array elements ( a [i] )
    • spatial locality
      • index 근처를 계속 접근.
  • sum
    • Temporal locality
      • 반복문 내에서 계속 재사용됨.
• Instructions 영역
  • instruction in sequence
    • Spatial lolcality
  • Cycle through loop repeatedly
    • Temporal locality

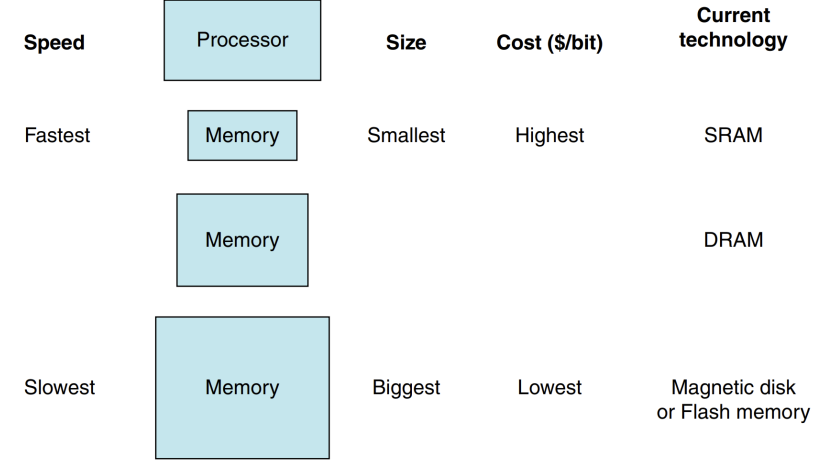

📕Locality의 장점

• Locality의 원칙을 이용해서 메모리 계층을 구성했다.
  • 메모리 계층은 각기 다른 크기와 속도로 구성된 메모리들로 구성되어 있다.
  • 빠를수록 비싸고, 크기가 작다.
  • 프로세서와 가까울수록 빠르고, 멀수록 느리다.
  • SRAM이 우리가 알고 있는 Cache이다.



📕Memory Hierarchy

• 데이터는 계층화되어있다.
  • 프로세서와 가까운 레벨의 데이터는 프로세서와 멀리 떨어진 레벨의 데이터들의 하위 집합이다.
  • 가까운 데이터 € 먼 데이터
  • 모든 데이터들은 lowest level에 저장되어 있다.
  • 프로세서와 멀어질수록 접근하는데 오래 걸린다.
• 메모리 계층은 multiple levels로 구성될 수 있다.
  • 데이터의 교환은 두 인접한 레벨에서 발생한다.
  • Upper level(close the processor)은 lower level(far processor) 보다 작고 빠르지만, 비싸다
    • 예를 들어 low level : Main memory(DRAM) / upper level : Cache(SRAM)
• 두 계층 사이에 있는 정보의 최소 집합을 block 또는 line이라고 부릅니다.
• 만약 processor가 data를 요청했고, 그 데이터가 upper level에 있다면 그때를 hit라고 합니다.
• 만약 요청한 데이터가 upper level에 없을 경우 miss라고 합니다.
  • 이럴 경우 lower level에 접근해서 요청한 정보를 추출해야 합니다.
• 관련 용어
  • Hit rate (ratio) : hits / accesses
  • Miss rate : misses / accesses = 1 -hit rate
  • Hit time : time to access the upper level
  • Miss penalty : miss가 일어났을 경우, 하위 단계에서 상위 단계로 정보를 끌어올리고, processor까지 전달하는 데 걸리는 시간

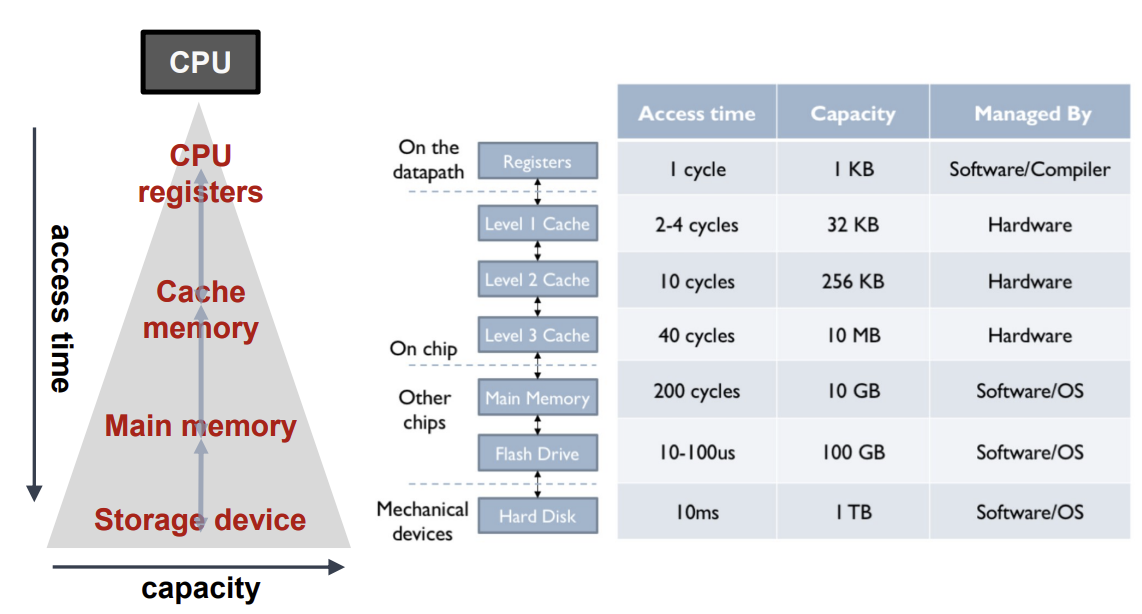

📗Memory Hierarchy



📕메모리 계층에서 최근 사용된 4가지 주요 기술

1. SRAM(static random access memory) : 프로세서와 가장 가깝다. (cache)
2. DRAM(dynamic random access memory) : main memory를 보충하기 위해서 사용됨.
3. Flash memory : 비휘발성 메모리 = 전원이 꺼져도 초기화되지 않는다.
4. Magnetic disk  : 메모리 계층에서 가장 크고 가장 느린 레벨을 보충하는 장치 (Hard disk)
