[컴퓨터학개론 11]- gate & circuit

📕Computers and Electricty



📗Gate [게이트]

• 전기신호에 대한 기본 작동을 수행하는 장치
• 전기신호 -> 연산 후에 결과 출력

📗Circuits [회로]

• 게이트의 결합체
• 복잡한 연산이 가능

📗게이트와 회로의 행동을 묘사하는 방법

• Boolean expressions [부울 수식]
  • 논리 대수학을 사용한다. two -valued logic을 사용
• Logic diagrams [논리 다이어그램]
• Truth tables [ 진리표 ]

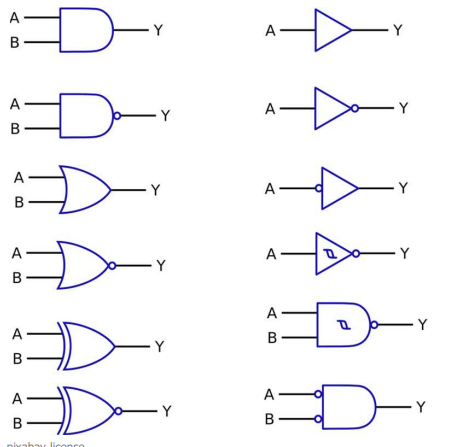

📗Gate

• 6가지 종류
  • NOT
  • AND
  • OR
  • XOR
  • NAND
  • NOR
•

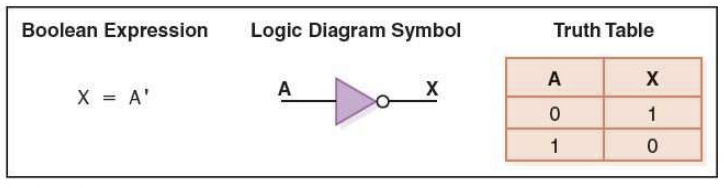

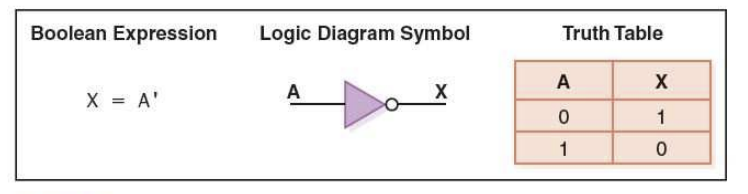

💡NOT gate

• negation, inverter 논리 부정(낫)
• 하나의 입력 신호를 받고 반대의 신호를 출력한다.

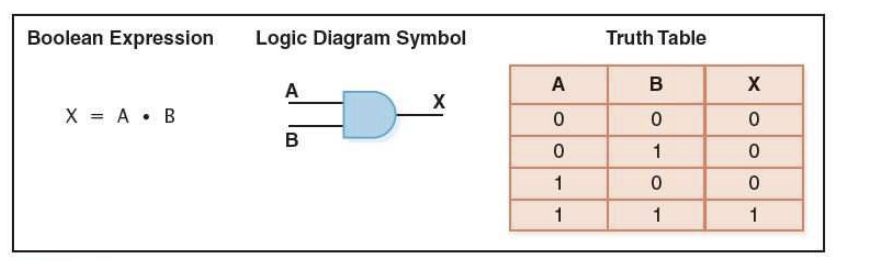

💡AND gate

• AND 논리곱 엔드
• 두 개의 입력 신호를 받음
• 둘 중 모두가 1이어야 1을 출력, 그 밖의 경우에는 0을 출력

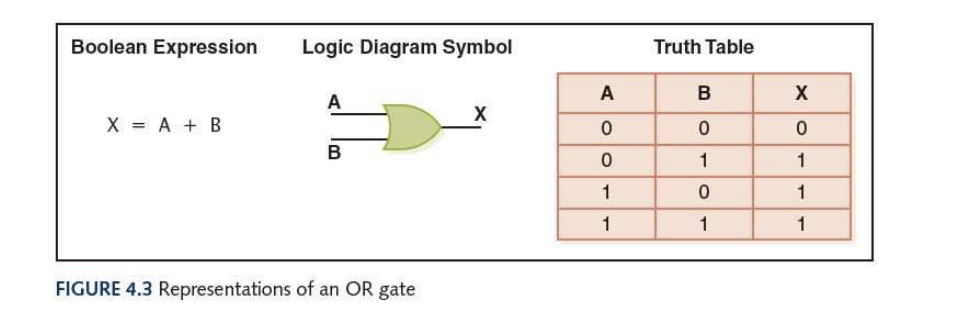

💡OR gate

• (inclusive) OR 논리합 오어
• 2개의 입력 신호를 받음
• 두 개 모두 0이라면 0, 그 밖의 경우에는 1을 출력

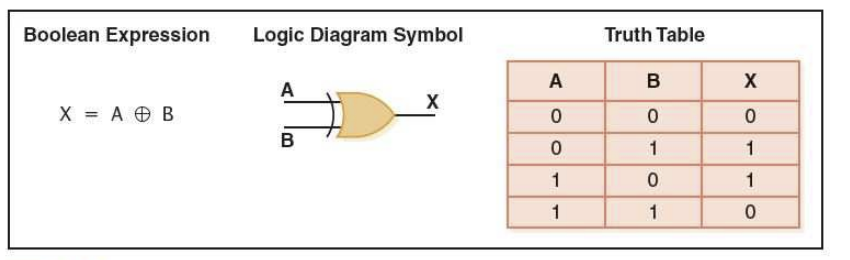

💡XOR gate

• Exclusive or , 배타적 논리합
• 2개의 입력 신호를 받음.
• 두 신호가 같다면 0을 출력, 그 밖의 경우에는 1을 출력

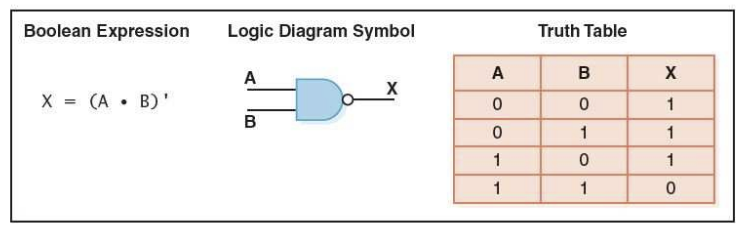

💡NAND gate

• nand , 부정 논리곱 , 낸드
• 두 개의 입력 신호를 받음
• AND gate의 결과와 정반대

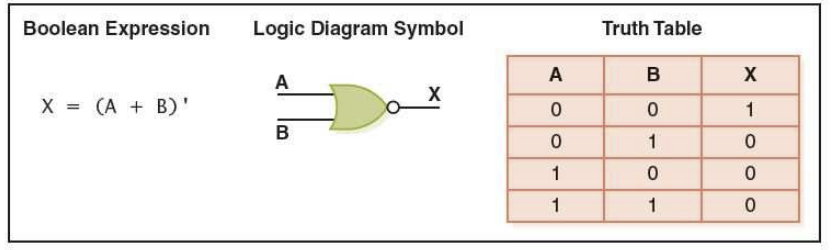

💡NOR gate

• NOR 부정 논리합, 노어
• 두 개의 입력 신호를 받음.
• OR gate의 결과와 정반대



📗Constructing Gates

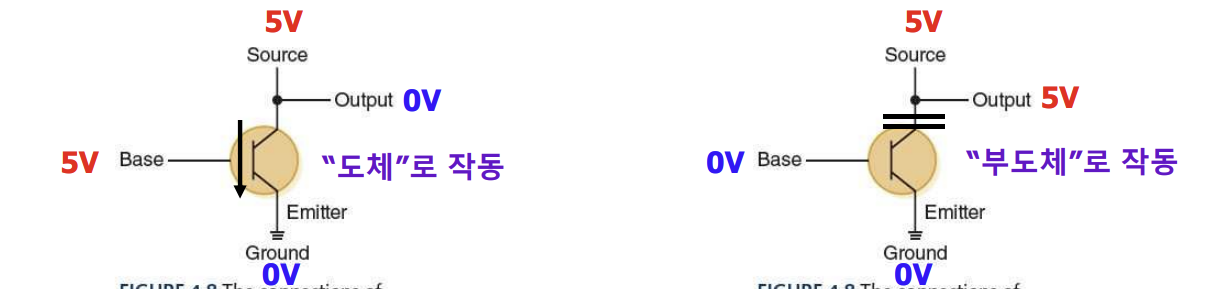

• Transistor as a GAte (NMOS 엔모스)
• semi- conductor [ 반도체]
• 도체인 경우
  • source <- 5V, groud <- 0v
  • base <-5v
  • output -> 0v
  • 도체인 경우 모든 전기가 Base로 흐름.
• 부도체인 경우
  • source <- % v, ground <-0v
  • base <- 0v
  • Output->0v
  • 부도체인 경우 전기 base를 통과하지 못해서 output으로 흐름.

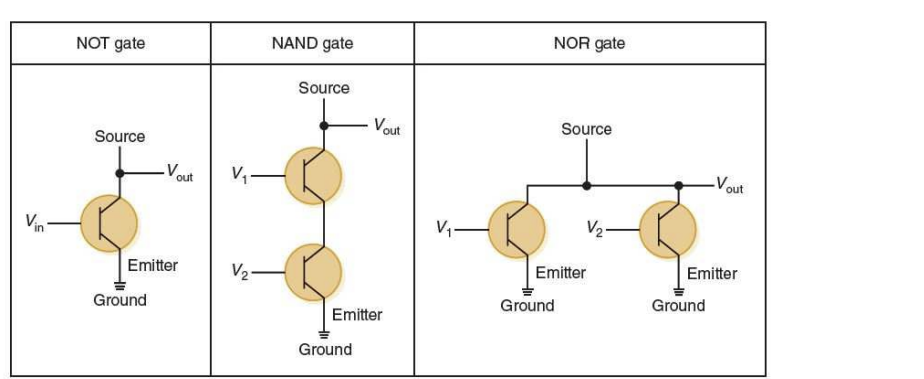

가장 쉽게 만들 수 있는 Gate는 NOT, NAND, NOR gate이다.



AND gate를 만들기 위해서는 NOT gate와 NAND 게이트 결합

OR gate를 만들기 위해서는 NOT gate와 NOR 게이트 결합

각각 3개의 트랜지스터가 필요하다.

NAND gate-> NOT ===> AND

NOR gate-> NOT ====> OR
